Catalogue - double row spherical roller bearings

All dimensions are given in millimetres (mm), if not stated otherwise.
The values Cr, Cor or Ca, Coa are given in kilonewtons (kN).
Limiting speed frequency is understood in min-1.

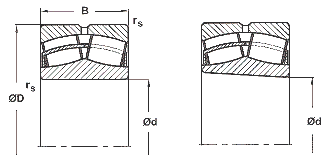

Dimension Plan

Dimensions Basic Load Rating Limiting Speed
for Lubrication with		 Designation Weight
d D B rs
min		 dynamic
Cr		 static
Cor		 grease oil   [kg] Adapter
Sleeve		 Withdrawal
Sleeve		 Nut
 25  52  18  1  46  46.1  8500  11000  22205EKW33J  0.155  H305  AH305  KM6
 25  52  18  1  46  46.1  8500  11000  22205EW33J  0.16
 30  62  20  1  60.9  64.5  7500  9500  22206EKW33J  0.245  H306  AH306  KM7
 30  62  20  1  60.9  64.5  7500  9500  22206EW33J  0.25
 35  72  23  1.1  80.7  92  6300  8000  22207EKW33J  0.41  H307  AH307  KM8
 35  72  23  1.1  80.7  92  6300  8000  22207EW33J  0.42
 40  80  23  1.1  93.1  105  6000  7500  22208EKW33J  0.5  H308  AH308  KM9
 40  80  23  1.1  93.1  105  6000  7500  22208EW33J  0.51
 40  90  33  1.5  132  149  4100  5100  22308EKW33MH  1.05  H2308  AH2308  KM9
 40  90  33  1.5  132  149  4100  5100  22308EW33MH  1.07
 45  85  23  1.1  97.3  113  5300  6700  22209EKW33J  0.53  H309  AH309  KM10
 45  85  23  1.1  97.3  113  5300  6700  22209EW33J  0.55
 45  100  36  1.5  159  182  3700  4600  22309EKW33MH  1.4  H2309  AH2309  KM10
 45  100  36  1.5  159  182  3700  4600  22309EW33MH  1.43
 50  90  23  1.1  105  124  5000  6300  22210EKW33J  0.57  H310  AH310X  KM11
 50  90  23  1.1  105  124  5000  6300  22210EW33J  0.59
 50  110  40  2  191  225  3300  4000  22310EKW33MH  1.88  H2310  AH2310X  KM11
 50  110  40  2  191  225  3300  4000  22310EW33MH  1.92
 55  100  25  1.5  124  148  4500  5600  22211EKW33J  0.76  H311  AH311X  KM12
 55  100  25  1.5  124  148  4500  5600  22211EW33J  0.78
 55  120  43  2  230  279  3000  3800  22311EKW33J  2.3  H2311  AH2311X  KM12
 55  120  43  2  221  264  3000  3800  22311EKW33MH  2.4  H2311  AH2311X  KM12
 55  120  43  2  230  279  3000  3800  22311EW33J  2.4
 55  120  43  2  221  264  3000  3800  22311EW33MH  2.45
 60  110  28  1.5  140  174  4000  5000  22212EKW33J  1.05  H312  AH312X  KM13
 60  110  28  1.5  140  174  4000  5000  22212EW33J  1.07
 60  130  46  2.1  273  315  2800  3600  22312EKW33J  2.8  H2312  AH2312X  KM13
 60  130  46  2.1  273  315  2800  3600  22312EW33J  2.9
 60  130  46  2.1  209  230  2800  3300  22312KW33M*  2.9  H2312  AH2312X  KM13
 60  130  46  2.1  209  230  2800  3300  22312W33M*  3
 65  120  31  1.5  177  216  2600  3400  22213EKW33J  1.42  H313  AH313  KM15
 65  120  31  1.5  177  216  2600  3400  22213EW33J  1.45
 65  140  48  2.1  304  351  2600  3400  22313EKW33J  3.4  H2313  AH2313  KM15
 65  140  48  2.1  304  351  2600  3400  22313EW33J  3.5
 65  140  48  2.1  222  252  2700  3200  22313KW33M*  3.5  H2313  AH2313  KM15
 65  140  48  2.1  222  252  2700  3200  22313W33M*  3.6
 70  125  31  1.5  189  239  3600  4500  22214EKW33J  1.57  H314  AH314  KM16
 70  125  31  1.5  189  239  3960  4950  22214EKW33JTN  1.57  H314  AH314  KM16
 70  125  31  1.5  189  239  3600  4500  22214EW33J  1.61
 70  125  31  1.5  189  239  3960  4950  22214EW33JTN  1.61
 70  150  51  2.1  344  402  2400  3100  22314EKW33J  4.1  H2314  AH2314X  KM16
 70  150  51  2.1  344  402  2400  3100  22314EW33J  4.2
 70  150  51  2.1  289  330  2400  3000  22314KW33M*  4.2  H2314  AH2314X  KM16
 70  150  51  2.1  289  330  2400  3000  22314W33M*  4.3
 75  130  31  1.5  196  255  3400  4300  22215EKW33J  1.66  H315  AH315  KM17
 75  130  31  1.5  196  255  3740  4730  22215EKW33JTN  1.66  H315  AH315  KM17
 75  130  31  1.5  196  255  3400  4300  22215EW33J  1.7
 75  130  31  1.5  196  255  3740  4730  22215EW33JTN  1.7
 75  160  55  2.1  396  489  2300  3000  22315EKW33J  5.2  H2315  AH2315X  KM17
 75  160  55  2.1  396  489  2300  3000  22315EW33J  5.3
 75  160  55  2.1  295  354  2200  2800  22315KW33M*  5.2  H2315  AH2315X  KM17
 75  160  55  2.1  295  354  2200  2800  22315W33M*  5.4
 80  140  33  2  224  295  3200  4000  22216EKW33J  2.07  H316  AH316  KM18
 80  140  33  2  224  295  3520  4400  22216EKW33JTN  2.07  H316  AH316  KM18
 80  140  33  2  224  295  3200  4000  22216EW33J  2.11
 80  140  33  2  224  295  3520  4400  22216EW33JTN  2.11
 80  140  33  2  154  197  2400  3000  22216KW33M*  2.1  H316  AH316  KM18
 80  140  33  2  154  197  2400  3000  22216W33M*  2.2
 80  170  58  2.1  443  551  2200  2800  22316EKW33J  6.1  H2316  AH2316X  KM18
 80  170  58  2.1  443  551  2200  2800  22316EW33J  6.3
 80  170  58  2.1  349  411  2200  2800  22316KW33M*  6.2  H2316  AH2316X  KM18
 80  170  58  2.1  349  411  2200  2800  22316W33M*  6.3
 85  150  36  2  260  337  3000  3800  22217EKW33J  2.6  H317  AH317X  KM19
 85  150  36  2  260  337  3300  4180  22217EKW33JTN  2.6  H317  AH317X  KM19
 85  150  36  2  260  337  3000  3800  22217EW33J  2.61
 85  150  36  2  260  337  3300  4180  22217EW33JTN  2.61
 85  150  36  2  171  214  2200  2800  22217KW33M*  2.7  H317  AH317X  KM19
 85  150  36  2  171  214  2200  2800  22217W33M*  2.8
 85  180  60  3  482  603  2000  2600  22317EKW33J  7  H2317  AH2317X  KM19
 85  180  60  3  482  603  2000  2600  22317EW33J  7.2
 85  180  60  3  377  447  2000  2500  22317KW33M*  7.2  H2317  AH2317X  KM19
 85  180  60  3  377  447  2000  2500  22317W33M*  7.4
 90  160  40  2  308  406  2600  3400  22218EKW33J  3.4  H318  AH318X  KM20
 90  160  40  2  308  406  2860  3740  22218EKW33JTN  3.4  H318  AH318X  KM20
 90  160  40  2  308  406  2600  3400  22218EW33J  3.4
 90  160  40  2  308  406  2860  3740  22218EW33JTN  3.4
 90  160  40  2  209  265  2000  2500  22218KW33M*  3.4  H318  AH318X  KM20
 90  160  40  2  209  265  2000  2500  22218W33M*  3.6
 90  160  52.4  2  303  412  1900  2400  23218KW33M  4.57  H2318  AH3218X  KM20
 90  160  52.4  2  303  412  1900  2400  23218W33M  4.7
 90  190  64  3  536  673  1900  2400  22318EKW33J  8.3  H2318  AH2318X  KM20
 90  190  64  3  536  673  1900  2400  22318EW33J  8.5
 90  190  64  3  437  522  1900  2400  22318KW33M*  8.6  H2318  AH2318X  KM20
 90  190  64  3  437  522  1900  2400  22318W33M*  8.8
 95  170  43  2.1  346  464  2400  3200  22219EKW33J  4.1  H319  AH319X  KM21
 95  170  43  2.1  346  464  2640  3520  22219EKW33JTN  4.1  H319  AH319X  KM21
 95  170  43  2.1  346  464  2400  3200  22219EW33J  4.17
 95  170  43  2.1  346  464  2640  3520  22219EW33JTN  4.17
 95  170  43  2.1  259  329  2000  2500  22219KW33M*  4.3  H319  AH319X  KM21
 95  170  43  2.1  259  329  2000  2500  22219W33M*  4.4
 95  200  67  3  587  744  1800  2300  22319EKW33J  9.6  H2319  AH2319  KM21
 95  200  67  3  587  744  1800  2300  22319EW33J  9.8
 95  200  67  3  473  566  1800  2200  22319KW33M*  10.1  H2319  AH2319  KM21
 95  200  67  3  473  566  1800  2200  22319W33M*  10.3
 100  180  46  2.1  379  510  2200  3000  22220EKW33J  4.9  H320  AH320X  KM22
 100  180  46  2.1  379  510  2420  3300  22220EKW33JTN  4.9  H320  AH320X  KM22
 100  180  46  2.1  379  510  2200  3000  22220EW33J  5
 100  180  46  2.1  379  510  2420  3300  22220EW33JTN  5
 100  180  46  2.1  290  375  1900  2400  22220KW33M*  5.2  H320  AH320X  KM22
 100  180  46  2.1  290  375  1900  2400  22220W33M*  5.3
 100  180  60.3  2.1  390  532  1700  2000  23220KW33M  6.7  H2320  AH3220X  KM22
 100  180  60.3  2.1  390  532  1700  2000  23220W33M  6.9
 100  215  73  3  563  686  1700  2000  22320KW33M  12.7  H2320  AH2320X  KM22
 100  215  73  3  563  686  1700  2000  22320W33M  13
 110  170  60  2  375  690  1800  2200  24022CK30W33J  5.8  --  --  --
 110  170  60  2  402  717  1800  2200  24022CW33J  6
 110  180  69  2  501  849  1000  1400  24122CK30W33J  6.7  --  AH24122  KM23
 110  180  69  2  501  849  1000  1400  24122CW33J  6.9
 110  180  56  2  374  585  1900  2600  23122CKW33J  5.32  H3122  AH3122X  KM24
 110  180  56  2  374  585  1900  2600  23122CW33J  6
 110  180  56  2  354  541  1700  2000  23122KW33M  5.8  H3122  AH3122X  KM24
 110  180  56  2  354  541  1700  2000  23122W33M  6
 110  200  69.8  2.1  502  706  1500  1800  23222KW33M  9.62  H2322  AH3222X  KM25
 110  200  69.8  2.1  502  706  1500  1800  23222W33M  9.9
 110  200  53  2.1  488  653  2000  2800  22222EKW33J  6.94  H3222  AH3120X  KM24
 110  200  53  2.1  488  653  2200  3080  22222EKW33JTN  6.94  H3222  AH3120X  KM24
 110  200  53  2.1  488  653  2000  2800  22222EW33J  7.2
 110  200  53  2.1  488  653  2200  3080  22222EW33JTN  7.2
 110  200  53  2.1  365  474  1700  2000  22222KW33M*  7.4  H3222  AH3120X  KM24
 110  200  53  2.1  365  474  1700  2000  22222W33M*  7.5
 110  240  80  3  690  840  1500  1800  22322KW33J  16.8  H2322  AH2322X  KM25
 110  240  80  3  662  801  1500  1800  22322KW33M  17.9  H2322  AH2322X  KM25
 110  240  80  3  690  840  1500  1800  22322W33J  17.2
 110  240  80  3  662  801  1500  1800  22322W33M  18.2
 120  180  60  2  413  770  1600  2000  24024CK30W33J  5.4  --  AH24024  KM25
 120  180  60  2  413  770  1600  2000  24024CW33J  5.5
 120  180  46  2  299  494  1600  1900  23024KW33J  3.8  H3024  AH3024X  KM26
 120  180  46  2  287  467  1600  1900  23024KW33M  4.2  H3024  AH3024X  KM26
 120  180  46  2  299  494  1600  1900  23024W33J  3.9
 120  180  46  2  287  467  1600  1900  23024W33M  4.3
 120  200  62  2  430  648  1500  1800  23124KW33M  8  H3124  AH3124X  KM26
 120  200  62  2  430  648  1500  1800  23124W33M  8.2
 120  215  76  2.1  564  803  1400  1700  23224KW33M  11.9  H2324  AH3224X  KM27
 120  215  76  2.1  564  803  1400  1700  23224W33M  12.3
 120  215  58  2.1  553  775  1900  2600  22224EKW33J  8.8  H3124  AH3124X  KM26
 120  215  58  2.1  553  775  2090  2860  22224EKW33JTN  8.8  H3124  AH3124X  KM26
 120  215  58  2.1  553  775  1900  2600  22224EW33J  9
 120  215  58  2.1  553  775  2090  2860  22224EW33JTN  9
 120  215  58  2.1  439  580  1600  1900  22224KW33M*  9.2  H3124  AH3124X  KM26
 120  215  58  2.1  439  580  1600  1900  22224W33M*  9.4
 120  260  86  3  782  962  1400  1700  22324KW33M  21.6  H2324  AH2324X  KM27
 120  260  86  3  782  962  1400  1700  22324W33M  22.1
 130  200  69  2  539  978  1500  1900  24026CK30W33J  7.9  --  AH24026  KM27
 130  200  69  2  539  978  1500  1900  24026CW33J  8
 130  200  52  2  359  564  1500  1800  23026KW33J  5.56  H3026  AH3026X  KM28
 130  200  52  2  367  579  1500  1800  23026KW33M  6.12  H3026  AH3026X  KM28
 130  200  52  2  359  564  1500  1800  23026W33J  5.74
 130  200  52  2  367  579  1500  1800  23026W33M  6.3
 130  210  64  2  474  752  1400  1700  23126KW33M  8.82  H3126  AH3126X  KM28
 130  210  64  2  474  752  1400  1700  23126W33M  9.1
 130  230  80  3  636  948  1300  1600  23226KW33M  14.4  H2326  AH3226X  KM29
 130  230  80  3  636  948  1300  1600  23226W33M  15
 130  230  64  3  641  948  1800  2400  22226EKW33J  11  H3126  AH3126X  KM28
 130  230  64  3  641  948  1980  2640  22226EKW33JTN  11  H3126  AH3126X  KM28
 130  230  64  3  641  948  1800  2400  22226EW33J  11.2
 130  230  64  3  641  948  1980  2640  22226EW33JTN  11.2
 130  230  64  3  525  726  1500  1800  22226KW33M*  11.7  H3126  AH3126X  KM28
 130  230  64  3  525  726  1500  1800  22226W33M*  11.8
 130  280  93  4  904  1130  1300  1600  22326KW33M  28  H2326  AH2326X  KM29
 130  280  93  4  904  1130  1300  1600  22326W33M  28.6
 140  210  69  2  549  1040  1400  1800  24028CK30W33J  8.4  --  AH24028  KM29
 140  210  69  2  549  1040  1400  1800  24028CW33J  8.6
 140  210  53  2  380  633  1400  1700  23028KW33M  6.66  H3028  AH3028X  KM30
 140  210  53  2  380  633  1400  1700  23028W33M  6.87
 140  225  68  2.1  540  865  1300  1600  23128KW33M  10.5  H3128  AH3128X  KM30
 140  225  68  2.1  540  865  1300  1600  23128W33M  10.8
 140  250  88  3  815  1320  1200  1600  23228CKW33M  18  H2328  AH3228X  KM31
 140  250  88  3  815  1320  1200  1600  23228CW33M  18.6
 140  250  88  3  755  1100  1200  1500  23228KW33M  18.6  H2328  AH3228X  KM31
 140  250  88  3  755  1100  1200  1500  23228W33M  19.2
 140  250  68  3  747  1080  1700  2200  22228EKW33J  13.8  H3128  AH3128X  KM30
 140  250  68  3  747  1078  1870  2420  22228EKW33JTN  13.8  H3128  AH3128X  KM30
 140  250  68  3  747  1080  1700  2200  22228EW33J  14.1
 140  250  68  3  747  1078  1870  2420  22228EW33JTN  14.1
 140  250  68  3  605  822  1400  1700  22228KW33M*  14.6  H3128  AH3128X  KM30
 140  250  68  3  605  822  1400  1700  22228W33M*  15
 140  300  102  4  993  1270  1200  1500  22328KW33M  34.8  H2328  AH2328X  KM31
 140  300  102  4  993  1270  1200  1500  22328W33M  35.6
 150  225  75  2.1  635  1220  1300  1700  24030CK30W33J  10.5  --  AH24030  KM31
 150  225  75  2.1  635  1220  1300  1700  24030CW33J  10.7
 150  225  56  2.1  419  697  1300  1600  23030KW33M  8.01  H3030  AH3030X  KM32
 150  225  56  2.1  419  697  1300  1600  23030W33M  8.25
 150  250  80  2.1  711  1130  1200  1500  23130KW33M  16.1  H3130  AH3130X  KM33
 150  250  80  2.1  711  1130  1200  1500  23130W33M  16.6
 150  270  96  3  874  1300  1100  1400  23230KW33M  23.9  H2330  AH3230X  KM33
 150  270  96  3  874  1300  1100  1400  23230W33M  24.6
 150  270  73  3  863  1260  1600  2000  22230EKW33J  17.5  H3130  AH3130X  KM33
 150  270  73  3  863  1260  1760  2200  22230EKW33JTN  17.5  H3130  AH3130X  KM33
 150  270  73  3  863  1260  1600  2000  22230EW33J  17.9
 150  270  73  3  863  1260  1760  2200  22230EW33JTN  17.9
 150  270  73  3  668  920  1300  1600  22230KW33M*  18.2  H3130  AH3130X  KM33
 150  270  73  3  668  920  1300  1600  22230W33M*  18.6
 150  320  108  4  1200  1660  1140  1460  22330CKW33M  40.8  H2330  AH2330X  KM33
 150  320  108  4  1200  1660  1140  1460  22330CW33M  41.7
 150  320  108  4  1100  1480  1100  1400  22330KW33M  42.7  H2330  AH2330X  KM33
 150  320  108  4  1100  1480  1100  1400  22330W33M  42.5
 160  240  60  2.1  496  848  1200  1500  23032KW33M  10  H3032  AH3032  KM34
 160  240  60  2.1  496  848  1200  1500  23032W33M  10.3
 160  270  86  2.1  784  1240  1100  1400  23132W33M  21.3
 160  270  86  2.1  784  1240  1100  1400   23132KW33M  20.7  H3132  AH3132  KM36
 160  290  104  3  1140  1860  1200  1600  23232CKW33M  30.14  H2332  AH3232  KM36
 160  290  104  3  1140  1860  1200  1600  23232CW33M  31
 160  290  80  3  978  1440  1500  1900  22232EKW33J  22.2  H3132  AH3132  KM36
 160  290  80  3  978  1442  1650  2090  22232EKW33JTN  22.2  H3132  AH3132  KM36
 160  290  80  3  978  1440  1500  1900  22232EW33J  22.7
 160  290  80  3  978  1442  1650  2090  22232EW33JTN  22.7
 160  290  80  3  814  1140  1200  1500  22232KW33M*  23.9  H3132  AH3132  KM36
 160  290  80  3  814  1140  1200  1500  22232W33M*  24.4
 160  340  114  4  1250  1680  1000  1300  22332KW33M  50.8  H2332  AH2332  KM36
 160  340  114  4  1250  1680  1000  1300  22332W33M  51.9
 170  260  67  2.1  618  1050  1100  1400  23034KW33M  13.4  H3034  AH3034  KM36
 170  260  67  2.1  618  1050  1100  1400  23034W33M  13.8
 170  280  88  2.1  826  1350  1000  1300  23134KW33M  22.2  H3134  AH3134  KM38
 170  280  88  2.1  826  1350  1000  1300  23134W33M  22.8
 170  310  110  4  1280  1880  1100  1400  23234CKW33M  36.4  H2334  AH3234  KM38
 170  310  110  4  1280  1880  1100  1400  23234CW33M  37.7
 170  310  86  2.4  921  1310  1100  1400  22234KW33M  29.4  H3134  AH3134  KM38
 170  310  86  2.4  921  1310  1100  1400  22234W33M  30
 170  360  120  4  1400  1970  940  1200  22334KW33M  58.2  H2334  AH2334  KM38
 170  360  120  4  1400  1970  940  1200  22334W33M  59.2
 180  250  52  2  496  919  1700  2200  23936CKW33J  7.5  H3936  AH3936  KM38
 180  250  52  2  496  919  1700  2200  23936CW33J  7.7
 180  280  74  2.1  725  1230  1000  1300  23036KW33M  17.1  H3036  AH3036  KM38
 180  280  74  2.1  725  1230  1000  1300  23036W33M  17.6
 180  300  96  3  957  1540  940  1200  23136KW33M  28  H3136  AH3136  KM40
 180  300  96  3  957  1540  940  1200  23136W33M  28.9
 180  320  112  4  1360  2110  1000  1300  23236CKW33M  38.6  H2336  AH3236  KM40
 180  320  112  4  1360  2110  1000  1300  23236CW33M  39.8
 180  320  86  4  943  1380  1000  1300  22236KW33M  30.8  H3136  AH2236  KM40
 180  320  86  4  943  1380  1000  1300  22236W33M  31.5
 180  380  126  4  1540  2130  890  1100  22336KW33M  71.7  H2336  AH2336  KM40
 180  380  126  4  1540  2130  890  1100  22336W33M  73.2
 190  290  75  2.1  759  1310  940  1200  23038KW33M  18.3  H3038  AH3038  HML41T
 190  290  75  2.1  759  1310  940  1200  23038W33M  18.8
 190  320  104  3  1130  1840  890  1100  23138KW33M  35  H3138  AH3138  HM42T
 190  320  104  3  1130  1840  890  1100  23138W33M  36.1
 190  340  120  4  1550  2420  1000  1260  23238CKW33M  47.1  H2338  AH3238  HM42T
 190  340  120  4  1550  2420  1000  1260  23238CW33M  47.65
 190  340  92  4  1040  1550  940  1200  22238KW33M  37.7  H3138  AH2238  HM42T
 190  340  92  4  1040  1550  940  1200  22238W33M  38.4
 190  400  132  5  1920  2710  840  1000  22338CKW33M  82.9  H2338  AH2338  HM42T
 190  400  132  5  1920  2710  840  1000  22338CW33M  84.1
 200  310  109  2.1  1250  2370  900  1200  24040EK30W33MH  30.3    AOH24040  HM42
 200  310  109  2.1  1250  2370  900  1200  24040EW33MH  30.8
 200  310  82  2.1  880  1800  890  1100  23040CKW33M  23.4  H3040  AH3040  HML43T
 200  310  82  2.1  880  1800  890  1100  23040CW33M  23.8
 200  340  112  3  1240  2010  840  1000  23140KW33M  42.7  H3140  AH3140  HM44T
 200  340  112  3  1240  2010  840  1000  23140W33M  44
 200  340  140  3  1730  3160  560  700  24140EK30W33MH  52.6    AOH24140  HM42
 200  340  140  3  1730  3160  560  700  24140EW33MH  53.4
 200  360  128  4  1710  2760  940  1200  23240CKW33M  56.7  H2340  AH3240  HM44T
 200  360  128  4  1710  2760  940  1200  23240CW33M  58.6
 200  360  98  4  1164  1760  890  1100  22240KW33M  45.1  H3140  AH2240  HM44T
 200  360  98  4  1164  1760  890  1100  22240W33M  46
 200  420  138  5  1820  2650  790  940  22340KW33M  97  H2340  AH2340  HM44T
 200  420  138  5  1820  2650  790  940  22340W33M  99
 220  340  118  3  1480  2830  850  1100  24044EK30W33MH  39    AOH24044  HM46
 220  340  118  3  1480  2830  850  1100  24044EW33MH  39.7
 220  340  90  3  1020  2120  790  940  23044CKW33M  25.7  H3044  AH3044  HML47T
 220  340  90  3  1020  2120  790  940  23044CW33M  26.6
 220  370  120  4  1480  2470  750  890  23144KW33M  55.2  H3144  AH3144  HM48T
 220  370  120  4  1480  2470  750  890  23144W33M  56.8
 220  370  150  4  1990  3690  500  630  24144EK30W33MH  66.1    AOH24144  HM46
 220  370  150  4  1990  3690  500  630  24144EW33MH  67.1
 220  400  144  4  2040  3750  710  840  23244CKW33M  79  H2344  AH2344  HM48T
 220  400  144  4  2040  3750  710  840  23244CW33M  83
 220  400  108  4  1380  2080  790  940  22244KW33M  61  H3144  AH2244  HM48T
 220  400  108  4  1380  2080  790  940  22244W33M  63
 220  460  145  5  2110  3130  750  890  22344KW33M  122  H2344  AH2344  HM48T
 220  460  145  5  2110  3130  750  890  22344W33M  125
 240  360  92  3  1080  2320  750  890  23048CKW33M  27.8  H3048  AH3048  HML52T
 240  360  92  3  1080  2320  750  890  23048CW33M  28.9
 240  400  128  4  1690  2860  710  840  23148KW33M  66.7  H3148  AH3148  HM52T
 240  400  128  4  1690  2860  710  840  23148W33M  68.7
 240  400  160  4  2280  4260  480  600  24148EK30W33MH  81.3    AOH24148  HM50
 240  400  160  4  2280  4260  480  600  24148EW33MH  82.5
 240  440  160  4  2530  4300  670  850  23248CKW33M  110  H2348  AH2348  HM52T
 240  440  160  4  2530  4300  670  850  23248CW33M  113
 240  440  120  4  1660  2560  750  890  22248KW33M  83.2  H3148  AH2248  HM52T
 240  440  120  4  1660  2560  750  890  22248W33M  85
 240  500  155  5  2440  3690  670  790  22348KW33M  156  H2348  AH2348  HM52T
 240  500  155  5  2440  3690  670  790  22348W33M  159
 260  400  104  4  1460  2700  670  790  23052CKW33M  36.1  H3052  AH3052  HML56T
 260  400  104  4  1460  2700  670  790  23052CW33M  37.5
 260  440  144  4  2240  3720  670  790  23152CKW33M  87.8  H3152  AH3152  HM58T
 260  440  144  4  2240  3720  670  790  23152CW33M  90.5
 260  440  180  4  2790  5320  430  530  24152EK30W33MH  113    AOH24152  HM54
 260  440  180  4  2790  5320  430  530  24152EW33MH  115
 260  480  174  5  2700  4430  600  710  23252KW33M  142  H2352  AH2352  HM58T
 260  480  174  5  2700  4430  600  710  23252W33M  147
 260  480  130  5  1940  3030  670  790  22252KW33M  109  H3152  AH2252  HM58T
 260  480  130  5  1940  3030  670  790  22252W33M  111
 260  540  165  6  2760  4220  600  710  22352KW33M  192  H2352  AH2352  HM58T
 260  540  165  6  2760  4220  600  710  22352W33M  196
 280  420  106  4  1440  2690  630  750  23056KW33M  52.9  H3056  AH3056  HML60T
 280  420  106  4  1440  2690  630  750  23056W33M  54.5
 280  460  146  5  2180  3900  600  710  23156KW33M  99  H3156  AH3156  HM62T
 280  460  146  5  2180  3900  600  710  23156W33M  102.8
 280  460  180  5  2880  5360  400  500  24156EK30W33MH  119
 280  460  180  5  2880  5360  400  500  24156EW33MH  121
 280  500  176  5  2850  4770  560  670  23256KW33M  152  H2356  AH2356  HM62T
 280  500  176  5  2850  4770  560  670  23256W33M  157
 280  500  130  5  2010  3200  630  750  22256KW33M  116  H3156  AH2256  HM62T
 280  500  130  5  2010  3200  630  750  22256W33M  119
 280  580  175  6  3300  5600  600  750  22356CKW33M  227  H2356  AH2356  HM62T
 280  580  175  6  3300  5600  600  750  22356CW33M  232
 300  460  118  4  1780  3240  560  670  23060KW33M  73.6  H3060  AH3060  HML64T
 300  460  118  4  1780  3240  560  670  23060W33M  75.8
 300  500  160  5  2560  4490  530  630  23160KW33M  129.5  H3160  AH3160  HM66T
 300  500  160  5  2560  4490  530  630  23160W33M  133.6
 300  500  200  5  3420  6790  360  450  24160EK30W33MH  160
 300  500  200  5  3420  6790  360  450  24160EW33MH  163
 300  540  192  5  3350  5570  500  600  23260KW33M  195  H3260  AH3260  HM66T
 300  540  192  5  3350  5570  500  600  23260W33M  200
 300  540  140  5  2350  3810  560  670  22260KW33M  147  H3160  AH2260  HM66T
 300  540  140  5  2350  3810  560  670  22260W33M  150
 320  480  121  4  1890  3510  530  630  23064KW33M  78.8  H3064  AH3064  HML69T
 320  480  121  4  1890  3510  530  630  23064W33M  81.2
 320  540  176  5  3020  5390  500  600  23164KW33M  170.1  H3164  AH3164  HM70T
 320  540  176  5  3020  5390  500  600  23164W33M  175.3
 320  540  218  5  4020  7870  340  430  24164EK30W33MH  205
 320  540  218  5  4020  7870  340  430  24164EW33MH  208
 320  580  208  5  3880  6520  450  530  23264KW33M  246  H3264  AH3264  HM70T
 320  580  208  5  3880  6520  450  530  23264W33M  253
 320  580  150  5  2700  4430  530  630  22264KW33M  181  H3164  AH2264  HM70T
 320  580  150  5  2700  4430  530  630  22264W33M  187
 340  520  133  5  2270  4210  500  600  23068KW33M  105  H3068  AH3068  HML73T
 340  520  133  5  2270  4210  500  600  23068W33M  108
 340  580  190  5  3450  6100  450  530  23168KW33M  202.2  H3168  AH3168  HM74T
 340  580  190  5  3450  6100  450  530  23168W33M  208.6
 340  620  224  6  4430  7560  420  500  23268KW33M  304  H3268  AH3268  HM74T
 340  620  224  6  4430  7560  420  500  23268W33M  313
 360  540  134  5  2360  4460  450  530  23072KW33M  111  H3072  AH3072  HML77T
 360  540  134  5  2360  4460  450  530  23072W33M  114
 360  600  192  5  3630  6550  420  500  23172KW33M  223.8  H3172  AH3172  HM80T
 360  600  192  5  3630  6550  420  500  23172W33M  231.6
 380  560  135  5  2410  4700  420  500  23076KW33M  116.5  H3076  AH3076  HML82T
 380  560  135  5  2410  4700  420  500  23076W33M  120
 380  620  194  5  3740  6970  400  470  23176KW33M  236.5  H3176  AH3176  HM84T
 380  620  194  5  3740  6970  400  470  23176W33M  244.4
 380  680  240  6  5160  8920  380  480  23276KW33M  382  H3276  AH3276  HM84T
 380  680  240  6  5160  8920  380  480  23276W33M  394
 400  600  148  5  2860  5500  400  470  23080KW33M  152  H3080  AH3080  HML86T
 400  600  148  5  2860  5500  400  470  23080W33M  156
 400  650  200  6  4040  7580  380  450  23180KW33M  265  H3180  AH3180  HM88T
 400  650  200  6  4040  7580  380  450  23180W33M  273
 400  650  250  6  5410  11150  180  240  24180EK30W33MH  329  --  AH24180  HM3184
 400  650  250  6  5410  11150  180  240  24180EW33MH  334
 400  720  256  6  5800  10120  350  420  23280KW33M  463  H3280  AH3280  HM88T
 400  720  256  6  5800  10120  350  420  23280W33M  476
 400  820  243  7.5  6350  10190  400  500  22380CKW33M  612  --  --  --
 400  820  243  7.5  6350  10190  400  500  22380CW33M  628.7
 420  620  150  5  2950  5850  380  450  23084KW33M  159  H3084  AH3084  HML90T
 420  620  150  5  2950  5850  380  450  23084W33M  164
 420  700  224  6  5030  10800  360  450  23184CKW33M  348  H3184  AH3184  HM92T
 420  700  224  6  5030  10800  360  450  23184CW33M  362.5
 420  760  272  6  6400  11300  320  400  23284CKW33M  520  H3284  AH3284  HM92T
 420  760  272  6  6400  11300  320  400  23284CW33M  535
 440  650  157  6  3210  6410  350  420  23088KW33M  182  H3088  AH3088X  HML94T
 440  650  157  6  3210  6410  350  420  23088W33M  188
 440  720  226  6  4480  9350  330  400  23188KW33M  378.7  H3188  AH3188X  HM96T
 440  720  226  6  4480  9350  330  400  23188W33M  390.2
 440  790  280  7.5  6820  12030  320  380  23288KW33M  595  H3288  AH3288X  HM96T
 440  790  280  7.5  6820  12030  320  380  23288W33M  613
 460  680  163  6  3480  7000  330  400  23092KW33M  207.3  H3092  AH3092X  HML98T
 460  680  163  6  3480  7000  330  400  23092W33M  213.7
 460  760  240  7.5  5720  10950  320  380  23192KW33M  441  H3192  AH3192X  HM102T
 460  760  240  7.5  5720  10950  320  380  23192W33M  456
 460  760  300  7.5  7370  15530  160  200  24192EK30W33MH  547
 460  760  300  7.5  7370  15530  160  200  24192EW33MH  547
 480  700  165  6  3400  6950  320  380  23096KW33M  223  H3096  AH3096X  HML104T
 480  700  165  6  3400  6950  320  380  23096W33M  230
 480  790  248  7.5  6120  11770  300  350  23196KW33M  469  H3196  AH3196X  HM106T
 480  790  248  7.5  6120  11770  300  350  23196W33M  485
 500  720  167  6  3760  7780  300  350  230/500KW33M  228  H30/500  AH30/500X  HML108T
 500  720  167  6  3760  7780  300  350  230/500W33M  236
 500  830  264  7.5  6740  12890  280  330  231/500KW33M  550  H31/500  AH31/500X  HM110T
 500  830  264  7.5  6740  12890  280  330  231/500W33M  570
 530  780  185  6  4440  9240  280  330  230/530KW33M  313.5  H30/530  AH30/530  HML112T
 530  780  185  6  4440  9240  280  330  230/530W33M  322.9
 560  820  195  6  5110  12050  320  400  230/560CKW33M  346  H30/560  AH30/560  HML118T
 560  820  195  6  5110  12050  320  400  230/560CW33M  356.7
 600  870  200  6  5500  12900  260  300  230/600CKW33M  400  H30/600  AH30/600  HM30/630
 600  870  200  6  5500  12900  260  300  230/600CW33M  405
 630  920  212  7.5  6270  13360  240  300  230/630KW33M  470  H30/630  AH30/630  HM30/670
 630  920  212  7.5  6270  13360  240  300  230/630W33M  485
 630  1030  315  7.5  9700  19600  220  280  231/630KW33M  1070  H31/630  AH31/630  HM31/670
 630  1030  315  7.5  9700  19600  220  280  231/630W33M  1080
 670  980  230  7.5  6820  14690  200  280  230/670KW33M  698  H30/670  AH30/670  HM30/710
 670  980  230  7.5  6820  14690  200  280  230/670W33M  715
 750  1360  475  7.5  19600  44000  150  190  232/750CKW33M  2990  H32/750  AH32/750  HM31/800
 750  1360  475  7.5  19600  44000  150  190  232/750CW33M  3070
 800  1150  258  7.5  8620  19650  180  220  230/800KW33M  911  H30/800  AH30/800  HM30/850
 800  1150  258  7.5  8620  19650  180  220  230/800W33M  939
 850  1200  272  7.5  9610  22080  160  200  230/850KW33M  1080  --  AH30/850  HM30/900
 850  1200  272  7.5  9610  22080  160  200  230/850W33M  1110

Dimension Plan

Top of the Page

ZKL, Argentina. Todos los derechos reservados.
