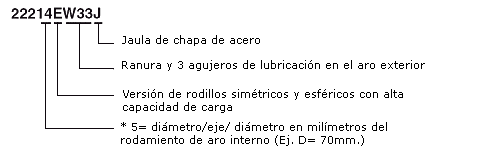

InnovaciónInnovación ZKL en Rodamientos doble hilera de rodillos esféricos Series 222 en Versión EW33J
El innovado diseño de rodamientos de doble hilera de rodillos esféricos ZKL ha sido optimizado respecto a los requerimiento, logrando un mayor rango de carga dinámica y estática; asegurando, simultáneamente, una mayor frecuencia de rotación. Un gran esfuerzo ha sido realizado para obtener una alta seguridad de marcha, reducción de pérdida de potencia así como una menor presión generada y bajo nivel de vibración. El nuevo diseño en los Rodamientos ZKL de la serie EW33J logra, un aumento de un tercio de la capacidad de carga básica y dinámica que, en operación, se manifiesta en el incremento del 140% de duración de vida útil. La nueva innovación de rodamientos esféricos de doble hilera en la versión EW33J son típicos de las siguientes características de diseño, difiriendo de la versión anterior: • Los rodamientos contienen un mayor número de elementos rodantes. El diseño interno ha sido optimizado con la utilización máxima del espacio interno del rodamiento. La modificación interna del rodamiento, removiendo la guía central, permite el incremento de la velocidad de operación, la mejora en la lubricación y los procesos de enfriamiento de los componentes de los rodamientos así como también pueden absorber mayores cargas axiales La jaula de chapa de acero ha sido provista de un par de seguros, los cuales mejoran el centro de la jaula como la estabilidad de los elementos rodantes, contribuyendo a la reducción del nivel de vibración.

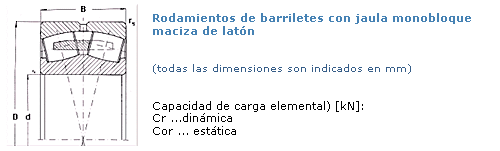

Rodamientos ZKL de doble hilera de rodillos esféricos con jaula monobloque maciza de latón.

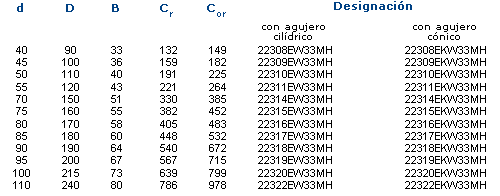

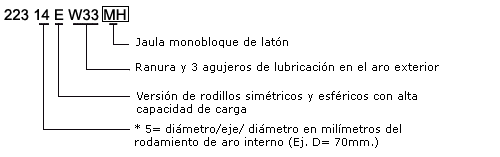

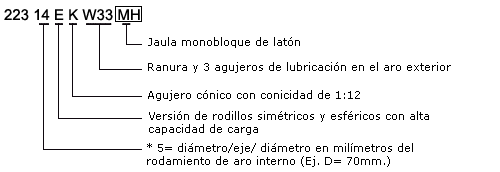

Serie 223 en Versión EW33MH La construcción interior de estos rodamientos ha sido optimizada al efecto de conseguir la carga básica dinámica y estática máxima a la conservación simultánea de todas las ventajas de los rodamientos de rodillos, es decir la compensación de la desalineación del alojamiento hasta a 2° manteniendo a la vez en pie la carga estática y dinámica elevada. Los rodamientos de la ejecución estándar cuentan con una ranura de lubricación y con los orificios previstos en el aro exterior para optimizar la lubricación con aceite. La jaula monobloque maciza de latón es guiada sobre los rodillos. La forma adaptada de las bolsas permite guiar los rodillos más perfectamente, mejora las características de la rodadura y compensa los momentos de vuelco debidos a las velocidades circunferenciales diferentes. La jaula monobloque permitió rigidizar la construcción, reducir el consumo del material y aumentar el aprovechamiento del espacio interior del rodamiento. Gracias al hecho de estar guiada la jaula sobre un número mayor de rodillos, la misma compensa mejor las vibraciones y los golpes. Por la reducción de las piezas libres consiguió la reducción de las vibraciones. Aro interior sin orificios de carga y sin el collar central. La construcción sin los orificios de carga reduce el ruido. Gracias a la eliminación del collar interior mejoró la rodadura imperfecta de los frentes de los rodillos que fue la fuente de calor causando una reducción marcada de la durabilidad de los rodamientos a la carga máxima. Rodillos simétricos. Los rodillos asimétricos originales fueron sustituidos por rodillos simétricos que permiten distribuir mejor la carga de las vías de rodamiento. La construcción simétrica compensa los momentos de vuelco durante la rodadura de los cuerpos y reduce los componentes axiales de las resistencias de rodamiento.
Resultados de la nueva construcción:
NUEVAS SERIES 240CW33J y 241EW33MH Estos rodamientos son completamente comparables a los de la competencia.
Parámetros de las Series 24030CW33J
Parámetros de las Series 24144EW33MH
SERIE24144E33MH
SERIE 24030CW33J
|
|
||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||
ZKL, Argentina. Todos los derechos reservados. |
Nueva línea de rodamientos de rodillos esféricos con jaula monobloque maciza de latón, introducida a la fabricación a finales del año 1999 por ZKL Brno a.s.
Nueva ejecución e implementación en el rango de producción.
